Ən yaxşısını necə seçmək olarTec? Əvvəlcə TEC-nin bir model və hesablama formulasına nəzər salaq X ləyaqətli.

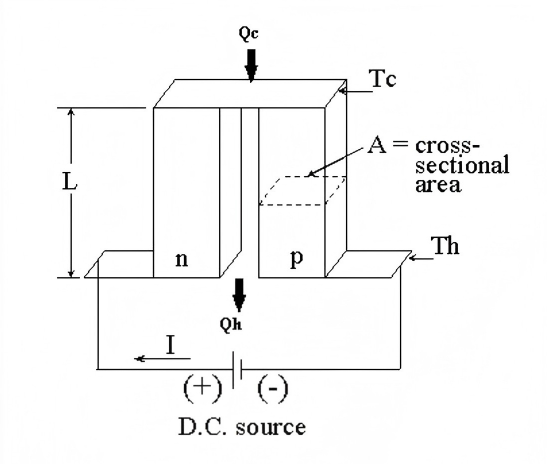

Yuxarıdakı şəkil bir termojupl cütü göstərir. Birincisi, sonradan riyazi tənliklərdə istifadə ediləcək aşağıdakı şəkildəki hər bir parametrin anlayışlarını təqdim edək.
Aşağıdakılar ən fundamental tənliklərdən ikisidir: Yükləmə QC və gərginlik hesablanması
1, qc = 2 * n * n * i * * * * * - 1/2 i ^ 2 * r * a / l l / a - k * * (th - tc)]
2. v = 2 * n * [s * (th -tc) + i * r * l / a]
İlk QC hesablama formulunda: S * i * tc peltier soyutma effektini təmsil edir və ikinci müddət, 1/2 * i ^ 2 * r * l / a, cari bir rezistordan keçəndə yaradılan joule istilik effektini göstərir. Joule Heat komponent boyunca paylanır, buna görə istilik yarısı soyuq tərəfə və digər yarısına isti tərəfə axır. Son termini, K * A / L * (TC-tk), bu, istiliyin yüksək temperaturdan aşağı temperaturdan keçirilməsini təmsil edir. Buna görə, peltierin soyutma effekti müqavimət və istilik keçiriciliyinin səbəb olduğu itkilər səbəbindən zəifləyəcəkdir.
Gərginlik üçün, ilk termini S * (TC) seebeck gərginliyini təmsil edir. İkinci termin, i * r * l / a, ohm qanununa aid gərginliyi təmsil edir.
Son dərəcə mürəkkəb bir törəmədən sonra inkişaf etmiş riyaziyyat demək olar ki, unuduldu, buna görə də törəmə prosesi burada buraxıldı. Nəticə ən vacibdir. Sonra, TEC seçimində son dərəcə vacib olan iki düstur əldə edilir:
3. QMAX = QC / (1-DT / dtmax
4. Polis (performans əmsalı) = QC / QTec

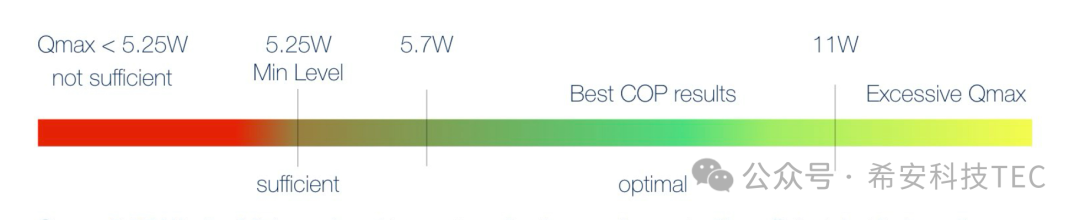

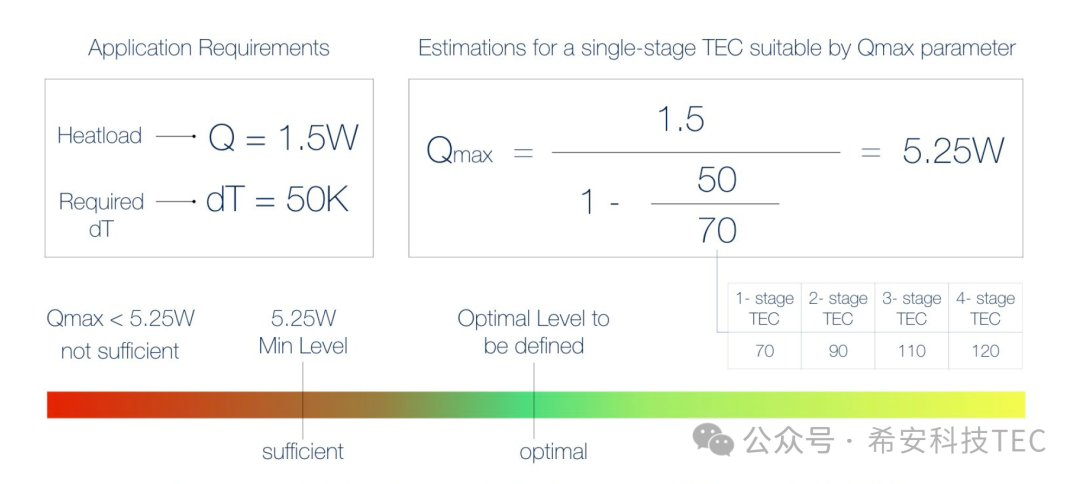

Tec seçimi üçün əsas tələblər: Yükləmə QC, işləmə temperaturu TC, isti ucu temperatur th, dt = th-tc. Məsələn: QC = 1.5w, DT = 50k, QMax = 1.5 (1-50 / 70) = 5.25w. Bu QMAX 5.25w optimal həll yolu? Xeyr, 5.25 bu tətbiqetmədə ən kiçik QMAX. QMAX mütləq daha yaxşısıdır. Daha böyükdürsə, pn cütlərinin sayı daha böyük olacaq və enerji istehlak etdiyi enerji daha çox olacaqdır. Bu optimal QMAX-ı necə hesablamaq olar, olduqca mürəkkəbdir və çox peşəkar termal dizayn mühəndisləri tələb edir.

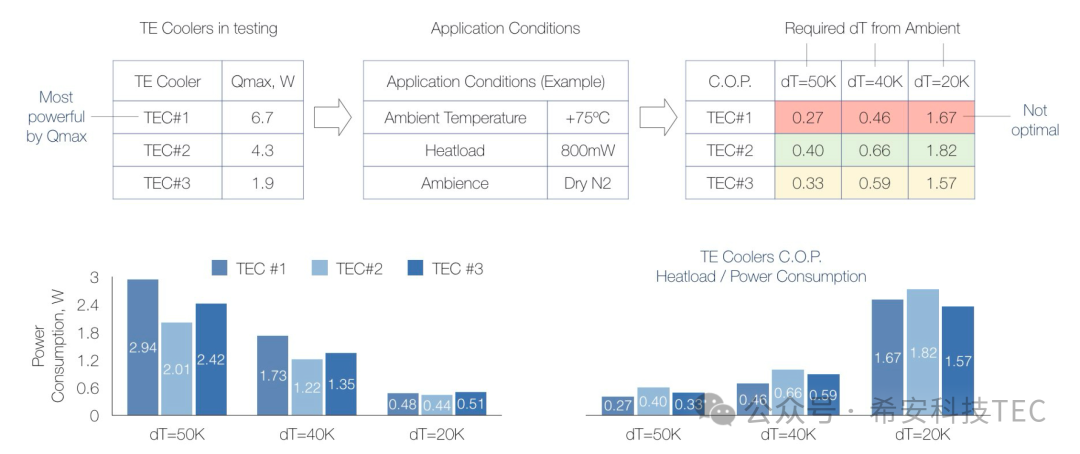

Aşağıdakı rəqəmdə göstərildiyi kimi, üç qrupu, fərqli QMax, lakin eyni tətbiq mühiti seçdik. 1 nömrəli TEC-in polisi ən aşağı, QMAX ən böyükdür.
Yekunlaşdırmaq üçün:
1. Ən yüksək gücü olan TEC mütləq ən uyğun deyil; Xüsusi tətbiqdən asılıdır.
2. Xüsusi yük və temperatur fərqi olan bir tətbiq üçün, polisin hesablanması mütləq optimal bir həll əldə etmək mütləq mümkündür.

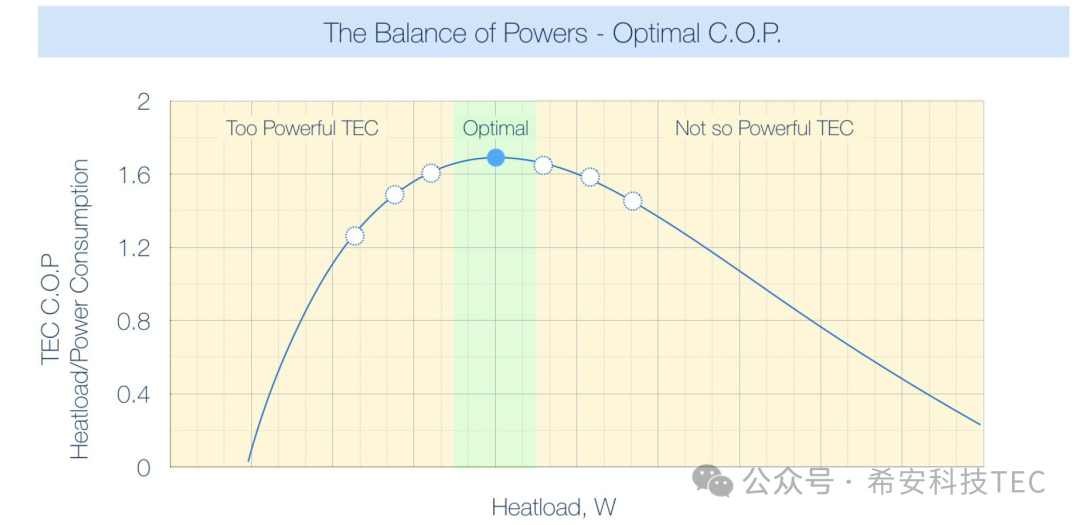

3. Aşağıdakı rəqəmdə göstərildiyi kimi, hər TEC-də DT müəyyən edildikdə optimal yük çeşidi (ən yüksək polis dəyəri) var.
