TEC-in necə işlədiyini daha yaxşı başa düşmək üçün əvvəlcə onun daxili strukturuna nəzər salaq. TEC-in nüvəsi ümumiyyətlə P tipinə və N tipinə bölünən yarımkeçirici termocütdür (taxıl).

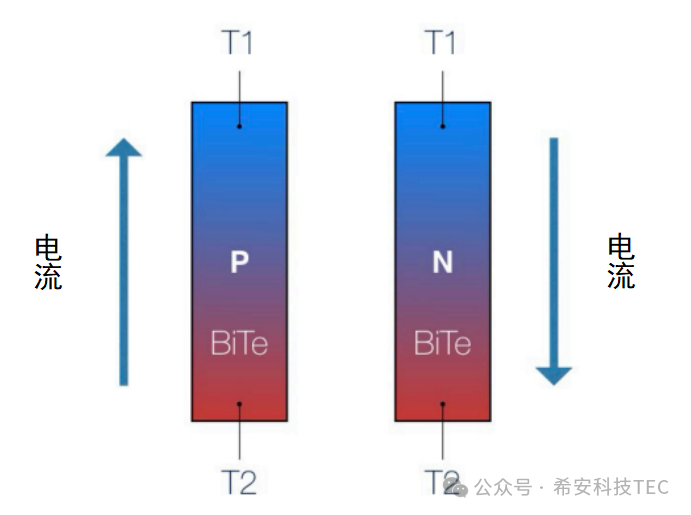

Düzgün cərəyan termocütdən keçdikdə, P tipli və N tipli yarımkeçirici dənələr (P tipli (deşikləri olan bor kimi üçvalent elementlərlə qatqılı) elektrik cərəyanını keçirərək müsbət yüklənir; bir cüt N tipli (fosfor kimi beşvalent elementlərlə qatqılı) elektrik keçiriciliyi və mənfi elektrik yükü ilə.
Soyuq sonda daşıyıcılar aşağı enerji səviyyəsindən daha yüksək səviyyəyə sıçrayacaqlar. Enerji səviyyəsinə keçid prosesi zamanı istilik udulur, beləliklə, soyutma effekti əldə edilir. Bu vaxt, isti uçdakı daşıyıcılar yenidən birləşdikdə, enerji sərbəst buraxılır və nəticədə ekzotermik bir hadisə baş verir. Düz cərəyan əks istiqamətdə keçərsə, soyutma effekti isitməyə çevriləcəkdir.

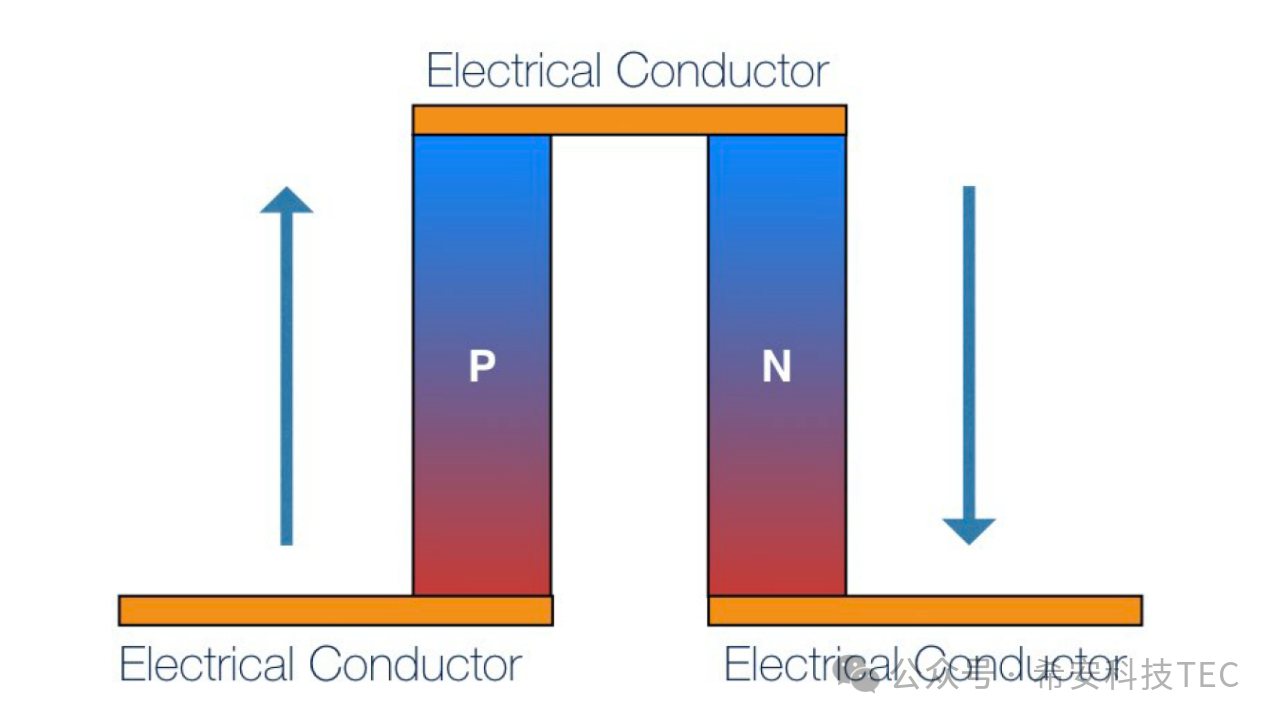

PN qovşağı, keçirici təbəqə vasitəsilə bir termocüt təşkil edir və TEC-in əsas struktur komponentidir. Tək cüt termocüt də işə salındıqdan sonra soyutma və ya qızdırma funksiyalarını yerinə yetirə bilər.

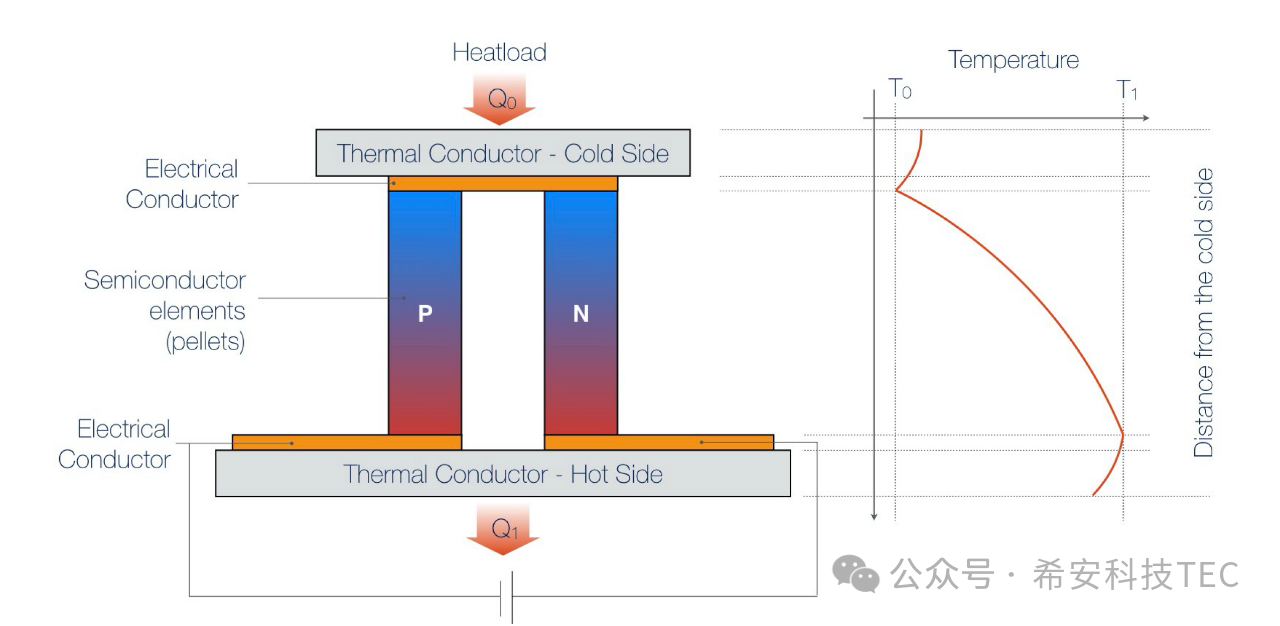

Aşağıdakı şəkildə göstərildiyi kimi termocütün hər iki ucuna istilik keçiriciləri əlavə edilir: tam TEC əmələ gəlir. TEC işə salındıqda, yuxarı səth soyuq son adlanan istiliyi udacaq və udulmuş istilik Q0-dır. Aşağı səth istilik buraxır və isti səth adlanır, ayrılan istilik Q1 ； Q1= Q0+Qtec
İstilik udma və istilik buraxma səbəbindən yuxarı və aşağı səthlər arasındakı temperatur fərqi ΔT，ΔT=T1-T0-dır.

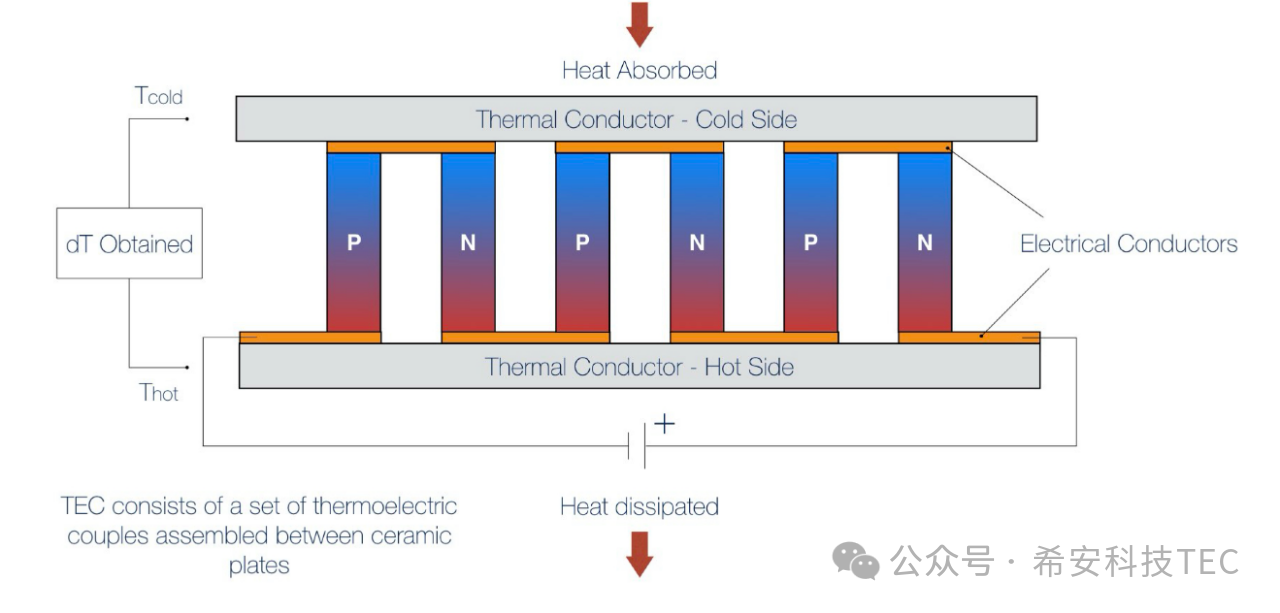

Gündəlik istifadədə TEC adətən bir neçə cüt PN qovşağından ibarətdir. Daha böyük soyutma qabiliyyətinə və ya temperatur fərqinə nail olmaq üçün.
Məqaləni oxuduqdan sonra yenidən lövhəyə diqqət yetirməyin vaxtı gəldi:
S: Soyuq ucda udulan istilik Qc ilə isti ucda buraxılan Qt istilik arasında hansı əlaqə var?
A: Qc=Qt-Qtec.
S: Nə üçün soyuq və isti uçlar müvafiq olaraq istiliyi udur və buraxır?
A: Soyuq sonda daşıyıcılar aşağı enerji səviyyəsindən daha yüksək səviyyəyə sıçrayacaqlar. Enerji səviyyəsinə keçid prosesi istiliyi udur və beləliklə, soyutma effektinə nail olur. Bu vaxt, isti uçdakı daşıyıcılar yenidən birləşdikdə, ekzotermik bir hadisə ilə nəticələnən enerji buraxırlar.
